Erayada wax ku oolka ah, GPO-3 waxa ay u dhex fadhiyaa xayndaab fudud oo dahaadh ah iyo qalabka injineernimada. Waa heerkulbeeye polyester-ku-dheelli ah oo lagu xoojiyay muraayadda, oo inta badan lagu aqoonsaday midabkeeda cas. Isku dhafka waxtarka leh ee dahaarka korantada, arc iyo iska caabbinta raadraaca, waxqabadka ololka iyo xoogga farsamada ayaa sharaxaya sababta ay ugu muuqato marar badan qalabka qaybinta korontada.
| Codsiga | Qaybta caadiga ah ee GPO-3 | Waa maxay sababta maadada loo isticmaalo |
| Qalabka beddelka | Caqabadaha wejiga, dhameeya caqabadaha iyo dahaadhka qaybo ka mid ah | Kala saara qaybaha nool waxayna ka caawisaa iska caabinta birta iyo dabagalka dusha sare |
| Nidaamyada baska | Taageerada, is-taabashada, xirmooyinka iyo taarikada korka | Wuxuu isku daraa go'doomin koronto iyo taageero farsamo oo adag |
| Transformers nooca qalalan | Qufulka iyo gariiradda blocks, spacers iyo looxyada terminal | Waxay bixisaa dahaarka, xoogga iyo xasilloonida cabbirka |
| Qalabka xakamaynta | Taarikada dhejinta, dahaarka dahaarka iyo taageerooyinka terminalka | Wuxuu ilaaliyaa qaybaha korantada ee shirarka is haysta |
| Qalabka ilaalinta wareegga | Caqabadaha Arc, taageerooyinka xidhiidhka iyo xidhmooyinka dahaadhka ah | Faa'iido leh halka ololka, qaansada iyo dhaqanka raadraaca ay tahay in la tixgeliyo |
| Matoorada iyo matoorada | Taarikada gabbaadka, meelaha bannaan iyo qaybo dahaadh dhismeed ah | Waxay bixisaa dheellitir wax ku ool ah ee dahaarka iyo xoogga farsamada |
| Gaadiidka hababka korontada | Caqabadaha korantada iyo qaybaha dahaarka qaab dhismeedka | Darajooyinka la doortay waxay buuxin karaan shuruudaha dabka iyo qiiqa u gaarka ah mashruuca |
1. Caqabadaha beddelka iyo qaybsiyada
Switchgear waa mid ka mid ah isticmaalka ugu caansan xaashida GPO-3. Walaxda waxaa lagu farsameeyay caqabadaha wajiga, caqabadaha dhamaadka iyo qaybo ilaalinaya kala soocida kirishbooyada nool.
Baahida ugu muhiimsani maaha si fudud awood dielectric ah. Qalab-wareejintu waa inuu sidoo kale ku jiraa booska, u dulqaata wax ka qabashada inta lagu jiro kulanka oo uu iska caabiyo dhaawaca dusha sare ee laga yaabo inuu ka dhaco agagaarka dareeraha korantada. GPO-3 aad bay ugu habboon tahay doorkan koronto iyo dhismeed ee la isku daray.
Mashruuca wareejinta, iibsadayaashu waa inay qeexaan tamarta shaqaynaysa, nadiifinta loo baahan yahay, heerkulka adeegga, dhumucda xaashida iyo olol kasta oo khasab ah ama heerka raadraaca. Imtixaanka darajada agabka iyo warbixinta taageerada waa in lagu heshiiyaa ka hor wax soo saarka.
2. Busbar wuxuu taageeraa oo dahaadhiyaa isqabqabsiga
Basbaaradu waxay u baahan yihiin taageero adag iyada oo aan la abuurin waddo toosan. GPO-3 waa la gooyn karaa ama CNC waxaa lagu dhejin karaa taageerooyin, dhejisyo, taargooyin dhejis ah iyo meelo bannaan oo ku haya baararka masaafada loo baahan yahay.
Tani waa halka faahfaahinta farsamada ay muhiim tahay. Booska daloolka, fogaanta cidhifka iyo culayska xidhidhisku waxay saamayn ku yeelan karaan qaybta la dhammeeyey inta ay le'eg tahay maaddada lafteeda. Sawiradu waa in ay aqoonsadaan cabbirada muhiimka ah kana fogaadaan geeso gudaha ah oo fiiqan oo walaacu uu xooga saari karo.
3. Qaybaha beddelka nooca qalalan
Transformers-ka nooca engegan, GPO-3 waxaa caadi ahaan loo isticmaalaa xirida xudunta iyo gariiradda, looxyada terminalka, spacers iyo taageerooyinka kale ee dahaarka. Qaybahani waxay caawiyaan in isku dhafka korantada ay si sax ah u taagan yihiin iyagoo bixinaya go'doomin u dhexeeya walxaha korantada.
Heerkulka ayaa ah meesha ugu horeysa ee lagu hubiyo. Ha dooran warqad ku taal magaca "GPO-3" oo keliya. Xaqiiji heerka kulaylka ee darajada la bixiyay oo barbar dhig heerkulka joogtada ah iyo heerkulka ugu sarreeya ee ku jira beddelka.
4. Looxyada Terminalka iyo qaybaha kontoroolka

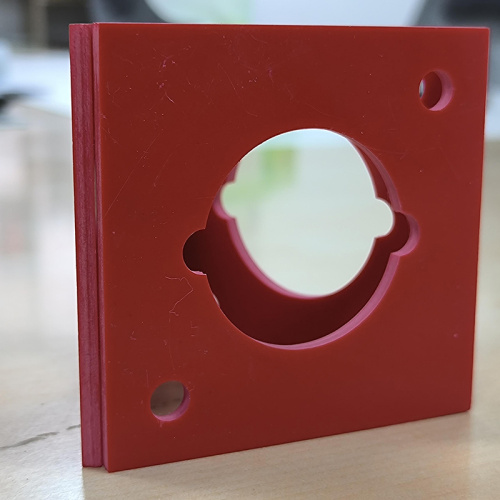

GPO-3 wuxuu si fiican ugu shaqeeyaa looxyada terminaalka, dahaarka dahaadhka iyo taarikada dhejinta ee armaajooyinka kantaroolka iyo shirarka qaybinta awooda. Waa la daadin karaa, la jeexjeexi karaa oo waa la shiidayaa si loo abuuro qaababka daloolka, boosaska iyo profiles si toos ah loogu rakibo.
Dalabka soo noqnoqda, sawirka la kontoroolo ayaa doorbidaya muunad kaligiis ah. Waxay ilaalinaysaa boosaska daloolka, cabbirka iyo dulqaadka si joogto ah hal dufcadood ilaa kan xiga.
5. Caqabadaha Arc iyo qaybaha ilaalinta wareegga
Caqabadaha Arc waxaa loogu talagalay in lagu kala saaro meelaha korontadu ay soo saari karto qaanso. GPO-3 waxaa badanaa loo tixgeliyaa qaybahan sababtoo ah darajooyinka ganacsiga ayaa la heli karaa oo leh qaanso la aqoonsan yahay, dabagal iyo waxqabadka ololka.
Si kastaba ha ahaatee, guryahani waa kuwo darajo-gaar ah. Warqadda cas si toos ah uguma habboona qalab kasta oo wareegga wareegga ama ilaalinta. Weydiiso dukumeenti daboolaya darajada saxda ah, dhumucda iyo habka tijaabada ee mashruuca looga baahan yahay.
6. Matoorada, koronto-dhaliyeyaasha iyo qalabka korontada ee warshadaha
GPO-3 waxa kale oo loo istcimaali karaa taarikada terminal, spacers, brackets iyo supports insulating ee matoorada, koronto-dhaliyeyaasha iyo qalabka warshadaha. Waxay si gaar ah faa'iido u leedahay marka qaybta dahaarka fidsan ay tahay inay qaado culays qaabdhismeed dhexdhexaad ah.
Haddii qaybtu ay soo gaadho gariir joogto ah, heerkul sare, saliid, kiimiko ama cimilada dibadda, bixi shuruudahaas ka hor inta aanad dooran fasalka. Laminate kale ayaa laga yaabaa inuu ku habboon yahay halka iska caabbinta kulaylka ama soo-gaadhista kiimikaad ay tahay welwelka ugu weyn.
Guryaha tixraaca ee GPO-3 ee caadiga ah
Tirooyinka hoose waa la daabacay qiimaha tixraaca ee GPO-3/UPGM ganacsi ee darajada 203. Waxay faa'iido u leeyihiin hubinta naqshadaynta hore, laakiin maaha beddelka xaashida xogta farsamada ama dukumeentiga dufcadda ah ee daboolaya walxaha dhabta ah ee la keenay.
| Hanti | La daabacay qiimaha caadiga ah | Tixraaca Tijaabada |
| Cufnaanta | 1.8 g/cm³ | Xaashida xogta heerka-ganacsiga |
| Xoog dabacsanaan heerkulka qolka | 152 MPa | ISO 178 |
| Izod saamaynta xoogga | 40 kJ/m² | ISO 180 |
| Awood koronto oo toosan | 19 kV/mm oo ah 90°C oo saliid ah, muunad 1.5 mm | IEC 60243-1 |
| danab burburka barbar socda | 45 kV at 90°C saliid, muunad 3 mm | IEC 60243-1 |
| Tusmada raadraaca isbarbardhigga | 600 V | IEC 60112 |
| Heerka kulaylka | 130°C | Tixraaca UL 746B ee darajada la daabacay |
| Daboolida | UL 94 V-0 | Xaqiijinta gaarka ah ee darajada iyo dhumucda ayaa loo baahan yahay |
Fiiro gaar ah: Qiimaha way kala duwan yihiin soo saaraha, habaynta, dhumucda iyo qaboojinta. Codso TDS ku habboon, warbixinta tijaabada iyo dukumeentiga kormeerka dufcadda ka hor inta aanad ansixin walxaha.
Waa maxay sababta GPO-3 loo isticmaalo halkii laga isticmaali lahaa bac caadi ah?
Xaashiyaha heerkulbeegga caadiga ah waxa laga yaabaa inay dahaadhaan koronto, laakiin way ku jilci kartaa kulaylka hoostooda oo ma bixin karaan qaansada, raadraaca ama waxqabadka qaabdhismeedka laga filayo qalabka korantada. GPO-3 waa heerkulbeeye isku dhafan. Marka la daweeyo, ma dhalaalito oo dib uma habeynayso sida heerkulbeegga caadiga ah.
Xoojinta muraayadda ayaa sidoo kale siinaysa qallafsanaan weyn. Tani waxay u oggolaaneysaa hal qayb inuu u dhaqmo sida korantada korantada iyo taageerada farsamada, taas oo fududeyn karta isku-dhafka.
Goorma ayaa GPO-3 noqon kartaa doorasho khaldan?
GPO-3 waa faa'iido, laakiin maaha mid caalami ah. Waxaa laga yaabaa inaysan noqon doorashada koowaad ee adeegga joogtada ah ee ka sarreeya heerka kulaylka ee la xaqiijiyay, bannaanka soo-gaadhista oo dheer, taabto kiimiko oo daran ama codsiyada ay ku badan tahay xirashada simbiriirrada.
Waxa kale oo ay xajistaa in la gooyo qalabka sababtoo ah xoojinta muraayadda. Qalabka Carbide, soo saarista boodhka waxtarka leh iyo xaaladaha goynta macquulka ah ayaa lagula talinayaa marka la farsameeyo tirada wax soo saarka.
Sida loo cayimo xaashida dahaadhka GPO-3
Weydiinta waxtarka leh waxaa ku jira in ka badan cabbirka xaashida. Soo dir macluumaadka soo socda si aad uga fogaato helitaanka oraahda darajada qaldan:
Qayb sawir ama cabbir xaashida loo baahan yahay
Dhumucda iyo dulqaadka cabbirka
Heerkulka shaqada oo joogto ah oo ugu sarreeya
Korantada shaqaynaysa iyo shaqada dahaarka
Culayska makaanikada iyo habka xidhitaanka
Xaaladaha adeegga gudaha ama dibadda
Ololka loo baahan yahay, dabagalka ama heerka walxaha
Tirada iyo in dalabku soo celin doono
Qaybaha la farsameeyay, sawirka 2D PDF ama DWG waa in uu muujiyaa dulqaad iyo dhibco. Faylka STEP wuxuu waxtar u leeyahay joomatari kakan.
GPO-3 muunad bilaash ah oo loogu talagalay baaritaanka alaabta
A4 ama 100 × 100 mm GPO-3 gabal tijaabo ah oo bilaash ah ayaa diyaar u ah mashruucyo ganacsi oo u qalma, iyadoo ku xiran kaydka iyo dib u eegista arjiga. Kharashka rarida waxaa lagu ururiyaa iyadoo la isticmaalayo DHL iibsadaha, FedEx ama akoon kale oo la ansixiyay. Tijaabooyin waaweyn, aan caadi ahayn ama CNC-mashiineed waa lacag; Qiimaha muunada waxaa lagu tixgalin karaa amarka ugu horeeya ee wax soo saarka marka hore loogu heshiiyo.
Si aad u codsato muunad, bixi dhumucda loo baahan yahay, arjiga, heerkulka shaqaynta, tamarta shaqaynaysa iyo akoontada shirkadda. Tani waxay siinaysaa injineerkaaga walxo ku filan si uu u eego mishiinada, ku haboonaanta iyo ku haboonaanta korantada horudhaca ah ka hor inta aanad samayn waraaqo buuxa.
Su'aalaha soo noqnoqda
Maxaa xaashida dahaarka ee GPO-3 laga sameeyay?
Waa muraayadda-derin lagu xoojiyay heerkulbeegga polyester-ka. Xoojinta muraayadda ayaa bixisa qallafsanaanta iyo xoogga, halka nidaamka resin-ku uu bixiyo dahaarka korantada iyo waxqabadka holac-gaar ah.
GPO-3 ma la mid baa FR-4?
Maya. GPO-3 waxay caadi ahaan isticmaashaa sariirta dhalada oo leh nidaamka resin polyester-ka. FR-4 waxay caadi ahaan isticmaashaa maro dhalada ah oo tolan oo leh resin epoxy. GPO-3 ayaa si weyn loogu doortay caqabadaha iyo taageerada korantada; FR-4 waxaa badanaa la doortaa halka waxqabadka farsamada sare ama mashiin qaabdhismeedka saxda ah looga baahan yahay. Doorashada saxda ah waxay kuxirantahay sawirka iyo shuruudaha adeegga.
GPO-3 ma lagu farsamayn karaa CNC?
Haa Waa la gooyn karaa, la daloolin karaa, la jeexjeexi karaa oo lagu shiidayaa qaybaha dahaarka ee dhammaatay. Sababtoo ah xoojinta muraayadda waa xoqin, qalabaynta ku habboon iyo soo saarista boodhka waa in la isticmaalo.
Xaashi kasta oo GPO-3 ma la kulmaa UL 94 V-0?
Malaha waa in aan laga soo qaadan magaca fasalka ama midabka cas oo keliya. Xaqiiji badeecada saxda ah, dhumucda la tijaabiyay, soo saaraha iyo dukumeentiga taageeraya ka hor inta aanad sheegin qiimaynta ololka.
